含并行连结的网络 (GoogLeNet)(TensorFlow)

发表于 分类于 阅读次数： 本文字数： 1.6k 阅读时长 ≈ 5 分钟

在2014年的ImageNet图像识别挑战赛中，一个名叫GoogLeNet的网络架构大放异彩。GoogLeNet吸收了NiN中串联网络的思想，并在此基础上做了改进。这篇论文的一个重点是解决了什么样大小的卷积核最合适的问题。毕竟，以前流行的网络使用小到，大到的卷积核。

Inception块

在GoogLeNet中，基本的卷积块被称为Inception块(Inception block)。这很可能得名于电影《盗梦空间》(Inception)，因为电影中的一句话“我们需要走得更深”(We need to go deeper)。

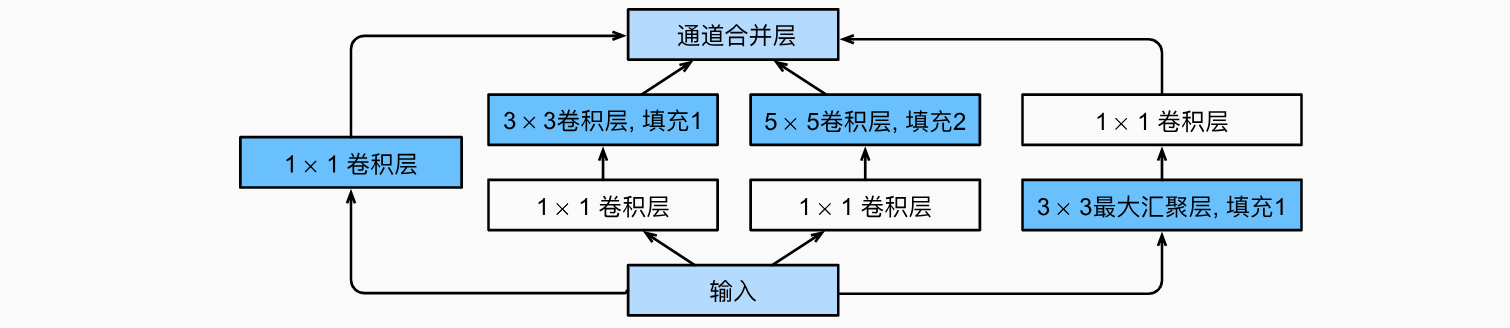

如上图所示，Inception块由四条并行路径组成。前三条路径使用窗口大小为、和的卷积层，从不同空间大小中提取信息。中间的两条路径在输入上执行卷积，以减少通道数，从而降低模型的复杂性。第四条路径使用最大汇聚层，然后使用卷积层来改变通道数。这四条路径都使用合适的填充来使输入与输出的高和宽一致，最后我们将每条线路的输出在通道维度上连结，并构成Inception块的输出。在Inception块中，通常调整的超参数是每层输出通道数。那么为什么GoogLeNet这个网络如此有效呢？首先我们考虑一下滤波器(filter)的组合，它们可以用各种滤波器尺寸探索图像，这意味着不同大小的滤波器可以有效地识别不同范围的图像细节。同时，我们可以为不同的滤波器分配不同数量的参数。

GoogLeNet模型

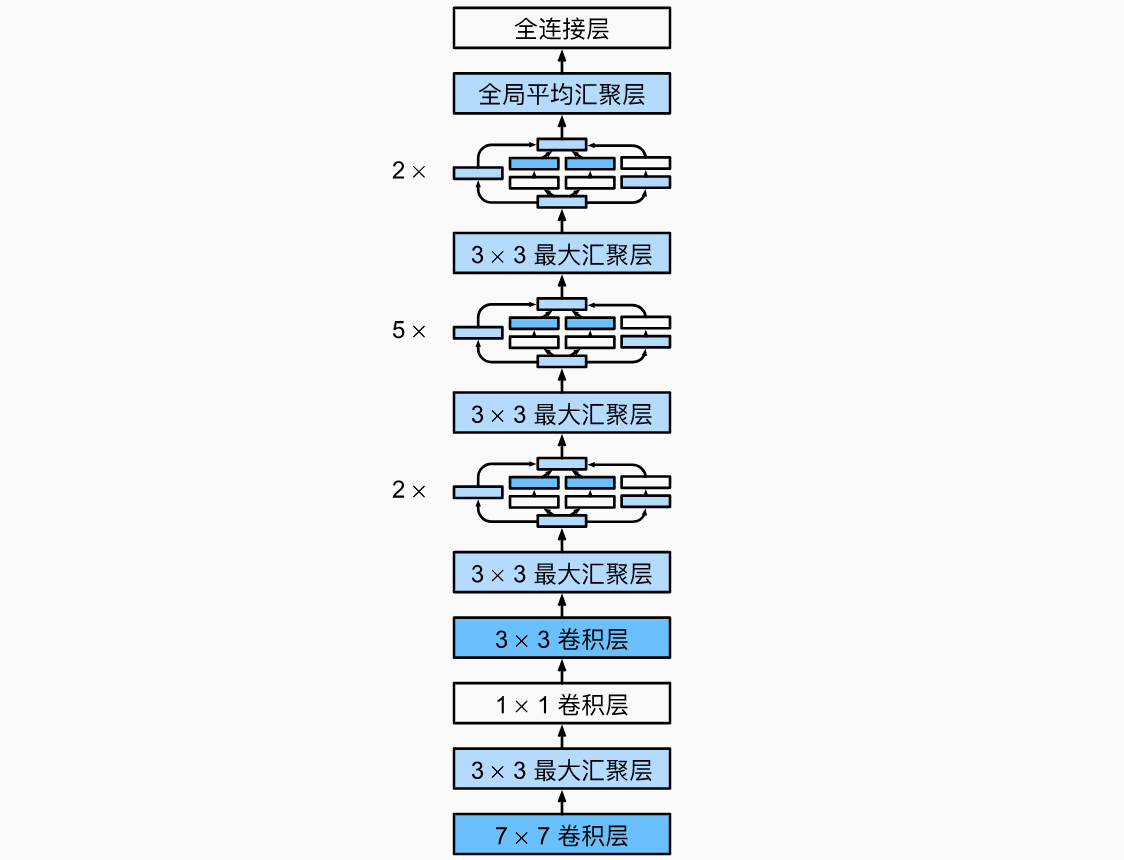

如下图所示，GoogLeNet一共使用9个Inception块和全局平均汇聚层的堆叠来生成其估计值。Inception块之间的最大汇聚层可降低维度。第一个模块类似于AlexNet和LeNet，Inception块的组合从VGG继承，全局平均汇聚层避免了在最后使用全连接层。

现在，我们逐一实现GoogLeNet的每个模块。第一个模块使用64个通道、卷积层。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
import tensorflow as tf

class Inception(tf.keras.Model):
    # c1--c4是每条路径的输出通道数
    def __init__(self, c1, c2, c3, c4):
        super().__init__()
        # 线路1，单1x1卷积层
        self.p1_1 = tf.keras.layers.Conv2D(c1, 1, activation='relu')
        # 线路2，1x1卷积层后接3x3卷积层
        self.p2_1 = tf.keras.layers.Conv2D(c2[0], 1, activation='relu')
        self.p2_2 = tf.keras.layers.Conv2D(c2[1], 3, padding='same',activation='relu')
        # 线路3，1x1卷积层后接5x5卷积层
        self.p3_1 = tf.keras.layers.Conv2D(c3[0], 1, activation='relu')
        self.p3_2 = tf.keras.layers.Conv2D(c3[1], 5, padding='same',activation='relu')
        # 线路4，3x3最大汇聚层后接1x1卷积层
        self.p4_1 = tf.keras.layers.MaxPool2D(3, 1, padding='same')
        self.p4_2 = tf.keras.layers.Conv2D(c4, 1, activation='relu')

    def call(self, x):
        p1 = self.p1_1(x)
        p2 = self.p2_2(self.p2_1(x))
        p3 = self.p3_2(self.p3_1(x))
        p4 = self.p4_2(self.p4_1(x))
        # 在通道维度上连结输出
        return tf.keras.layers.Concatenate()([p1, p2, p3, p4])

def b1():
    return tf.keras.models.Sequential([
        tf.keras.layers.Conv2D(64, 7, strides=2, padding='same',activation='relu'),
        tf.keras.layers.MaxPool2D(pool_size=3, strides=2, padding='same')])

# 第二个模块使用两个卷积层：第一个卷积层是64个通道、1 x 1卷积层；第二个卷积层使用将通道数量增加三倍的3 x 3卷积层。 这对应于Inception块中的第二条路径。
def b2():
    return tf.keras.Sequential([
        tf.keras.layers.Conv2D(64, 1, activation='relu'),
        tf.keras.layers.Conv2D(192, 3, padding='same', activation='relu'),
        tf.keras.layers.MaxPool2D(pool_size=3, strides=2, padding='same')])

def b3():
    return tf.keras.models.Sequential([
        Inception(64, (96, 128), (16, 32), 32),
        Inception(128, (128, 192), (32, 96), 64),
        tf.keras.layers.MaxPool2D(pool_size=3, strides=2, padding='same')])

# 第四模块更加复杂， 它串联了5个Inception块，其输出通道数分别是：512、512、512、528、832。
# 这些路径的通道数分配和第三模块中的类似，首先是含3 x 3卷积层的第二条路径输出最多通道，其次是仅含1 x 1。
# 卷积层的第一条路径，之后是含5 x 5，卷积层的第三条路径和含3 x 3。最大汇聚层的第四条路径。
# 其中第二、第三条路径都会先按比例减小通道数。这些比例在各个Inception块中都略有不同。
def b4():
    return tf.keras.Sequential([
        Inception(192, (96, 208), (16, 48), 64),
        Inception(160, (112, 224), (24, 64), 64),
        Inception(128, (128, 256), (24, 64), 64),
        Inception(112, (144, 288), (32, 64), 64),
        Inception(256, (160, 320), (32, 128), 128),
        tf.keras.layers.MaxPool2D(pool_size=3, strides=2, padding='same')])

# 第五模块包含输出通道数为832和1024的两个Inception块。
# 其中每条路径通道数的分配思路和第三、第四模块中的一致，只是在具体数值上有所不同。
# 需要注意的是，第五模块的后面紧跟输出层，该模块同NiN一样使用全局平均汇聚层，将每个通道的高和宽变成1。
# 最后我们将输出变成二维数组，再接上一个输出个数为标签类别数的全连接层。
def b5():
    return tf.keras.Sequential([
        Inception(256, (160, 320), (32, 128), 128),
        Inception(384, (192, 384), (48, 128), 128),
        tf.keras.layers.GlobalAvgPool2D(),
        tf.keras.layers.Flatten()
    ])

def net():
    return tf.keras.Sequential([b1(), b2(), b3(), b4(), b5(),tf.keras.layers.Dense(10)])

# GoogLeNet模型的计算复杂，而且不如VGG那样便于修改通道数。
# 为了使Fashion-MNIST上的训练短小精悍，我们将输入的高和宽从224降到96，这简化了计算。
X = tf.random.uniform(shape=(1, 96, 96, 1))
for layer in net().layers:
    X = layer(X)
    print(layer.__class__.__name__, 'output shape:\t', X.shape)

结果输出为：

1
2
3
4
5
6
Sequential output shape:     (1, 24, 24, 64)
Sequential output shape:     (1, 12, 12, 192)
Sequential output shape:     (1, 6, 6, 480)
Sequential output shape:     (1, 3, 3, 832)
Sequential output shape:     (1, 1024)
Dense output shape:  (1, 10)

训练模型

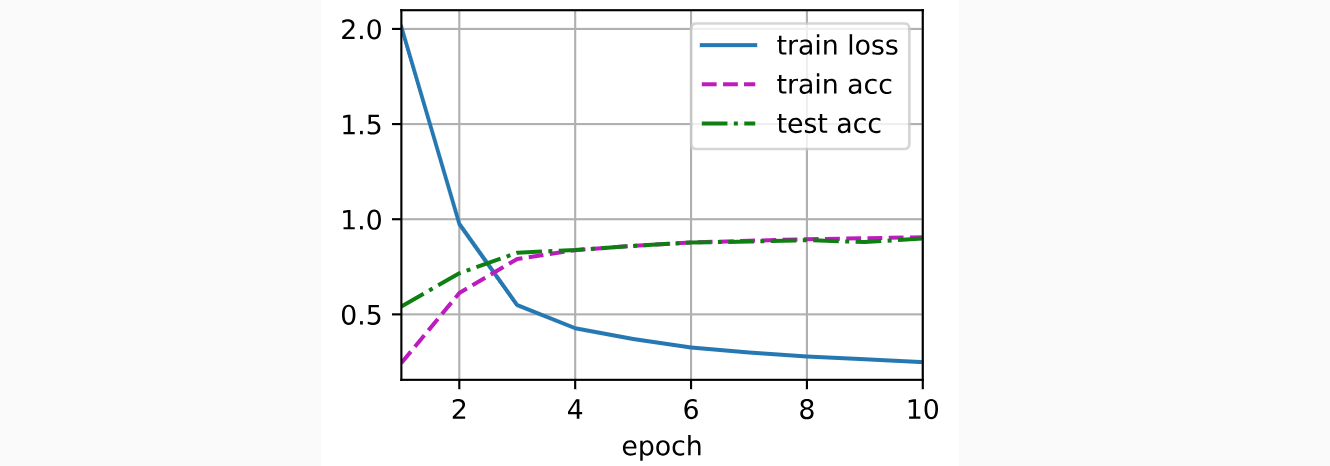

和以前一样，我们使用Fashion-MNIST数据集来训练我们的模型。在训练之前，我们将图片转换为分辨率。

总结

Inception块相当于一个有4条路径的子网络。它通过不同窗口形状的卷积层和最大汇聚层来并行抽取信息，并使用卷积层减少每像素级别上的通道维数从而降低模型复杂度。GoogLeNet将多个设计精细的Inception块与其他层（卷积层、全连接层）串联起来。其中Inception块的通道数分配之比是在ImageNet数据集上通过大量的实验得来的GoogLeNet和它的后继者们一度是ImageNet上最有效的模型之一：它以较低的计算复杂度提供了类似的测试精度。
