Service Mesh 架构

发表于 分类于 阅读次数： 本文字数： 6k 阅读时长 ≈ 20 分钟

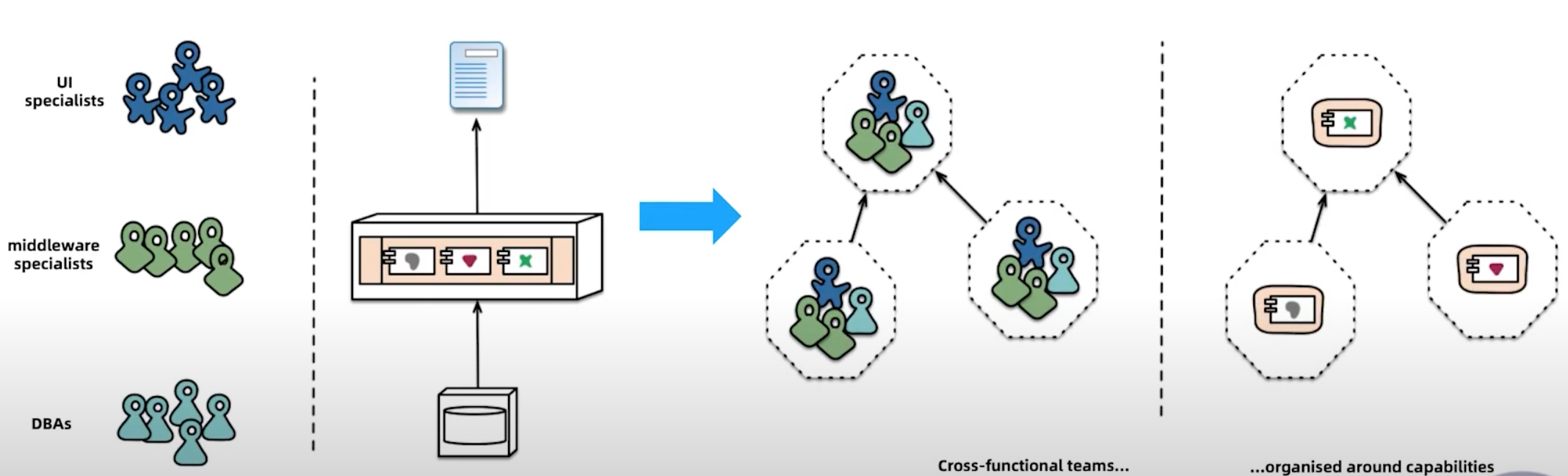

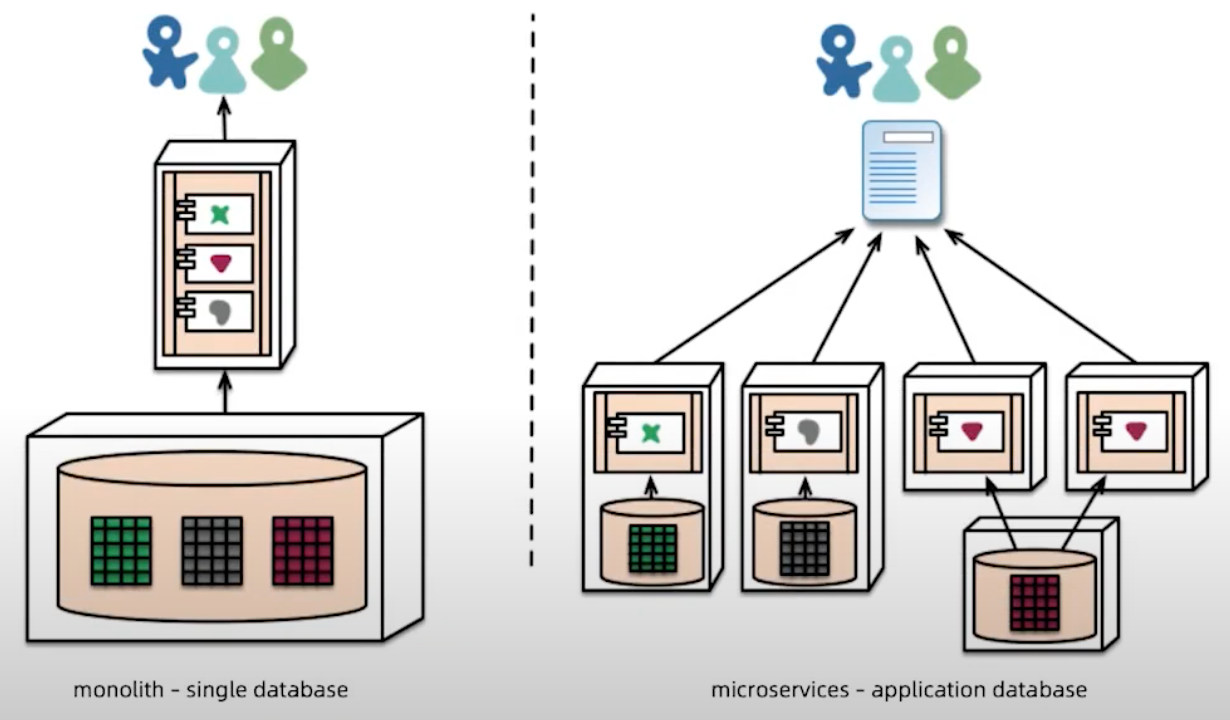

微服务架构的特性

  • 围绕业务构建团队
  • 去中心化的数据管理

如何管理和控制服务间的通信

  • 服务注册和发现
  • 路由，流量转移
  • 弹性能力（熔断、超时、重试）
  • 安全（身份认证、授权）
  • 可观察性（可视化）
Service Mesh 演进
Service Mesh 定义
Service Mesh 产品形态

service mesh 是sidecar的网络拓扑模式

Service Mesh 主要功能

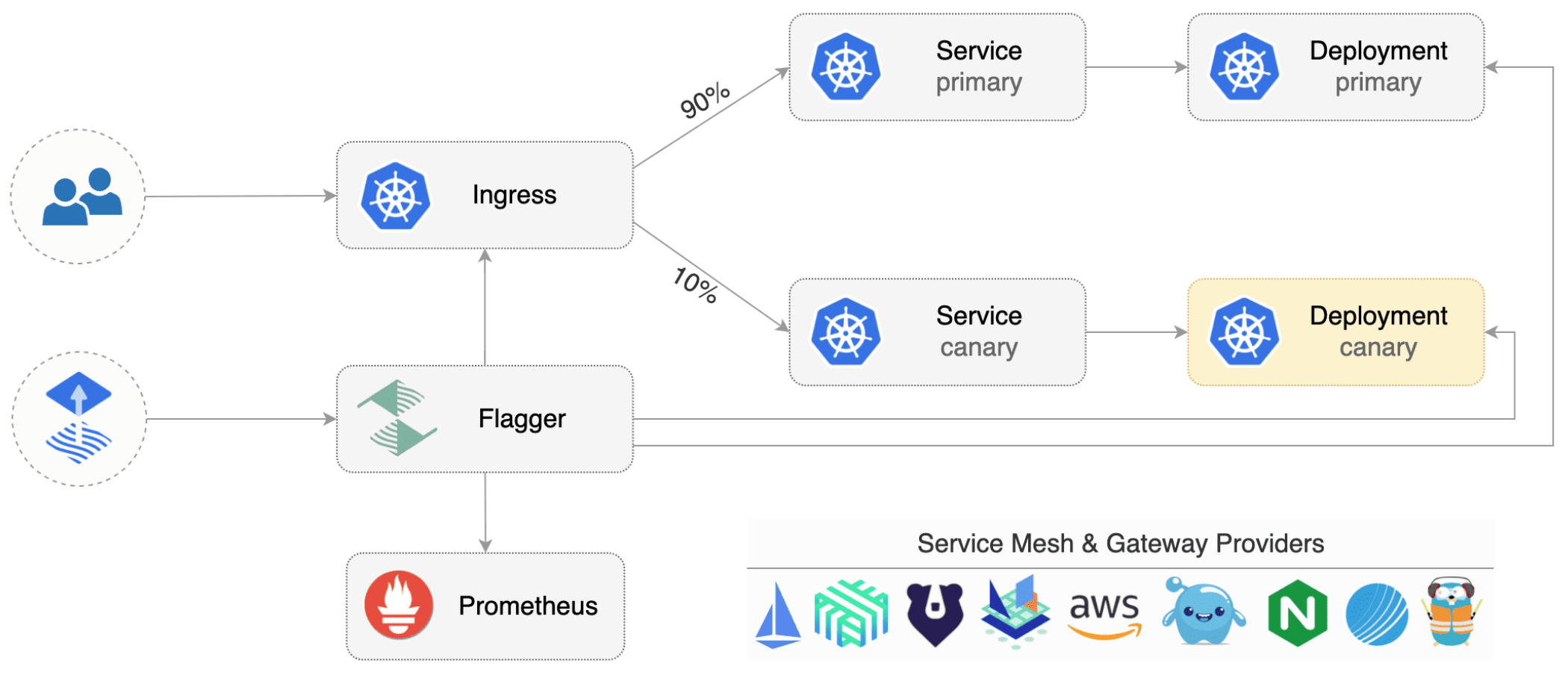

  • 流量控制：路由:（负载均衡、蓝绿部署、灰度发布、AB测试）、流量转移、超时重试、熔断、故障注入、流量镜像
  • 策略：黑、白名单、流量限制
  • 网络安全：授权、身份认证
  • 可观测性：指标收集和展示、日志收集、分布式追踪
Service Mesh 与 Kubernetes的关系

  • kubernetes

    1. 解决容器编排和调度的问题
    2. 本质上是管理应用的生命周期（调度器）
    3. 给予service mesh 支持和帮助

  • service mesh

    1. 解决服务间网络通信的问题
    2. 本质上是管理服务通信（代理）
    3. 是对kubernetes网络功能方面的扩展和延伸
Service Mesh 与 API网关的异同点
  • 功能有重叠，但角色不同
  • Service Mesh 在应用内，API网关在应用之上（边界）
Service Mesh产品发展史
Istio 的流量控制能力
  • 路由(负载均衡)、流量转移
  • 流量进出
  • 网络弹性能力（熔断、超时控制）
  • 测试相关
核心资源
  • 虚拟服务（Virtual Service）
  • 目标规则（Destination Rule）
  • 网关（Gateway）
  • 服务入口（Service Entry）
  • SideCar

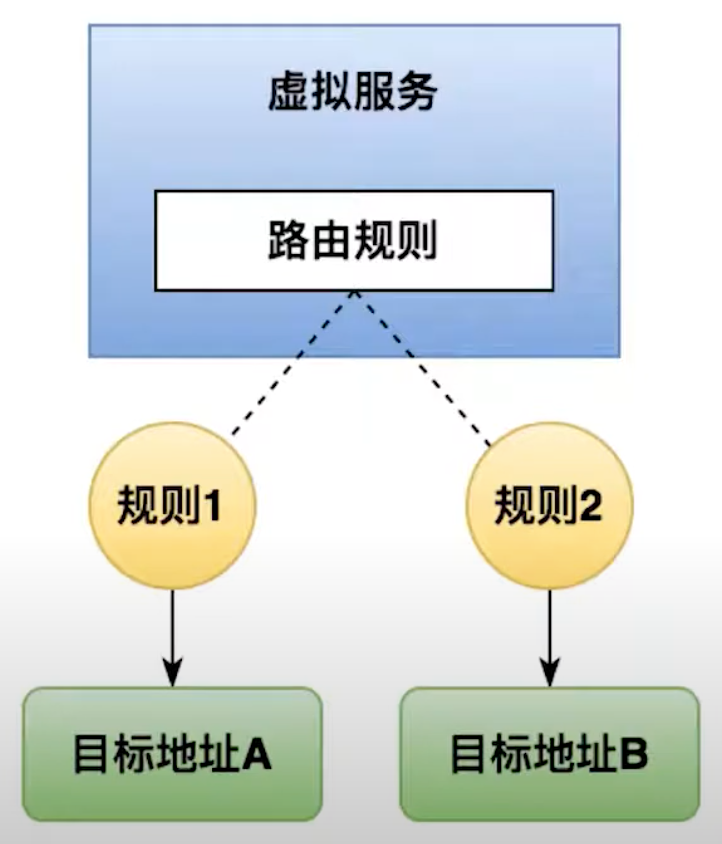

虚拟服务
  • 将流量路由到给定目标地址
  • 请求地址与真实的工作负载解耦
  • 包含一组路由规则
  • 通常和目标规则（destnation rule）成堆出现
  • 丰富的路由匹配规则

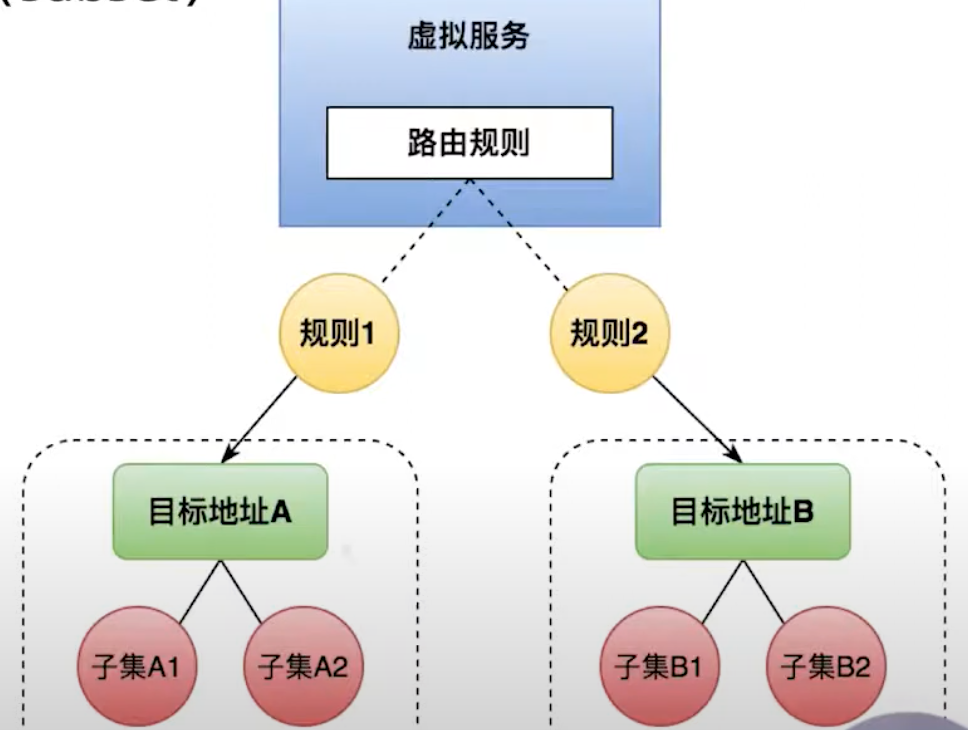

目标规则
  • 定义虚拟服务路由目标地址的真实地址，即子集（subset）
  • 设置负载均衡的方式（随机、轮询、权重、最小请求数）

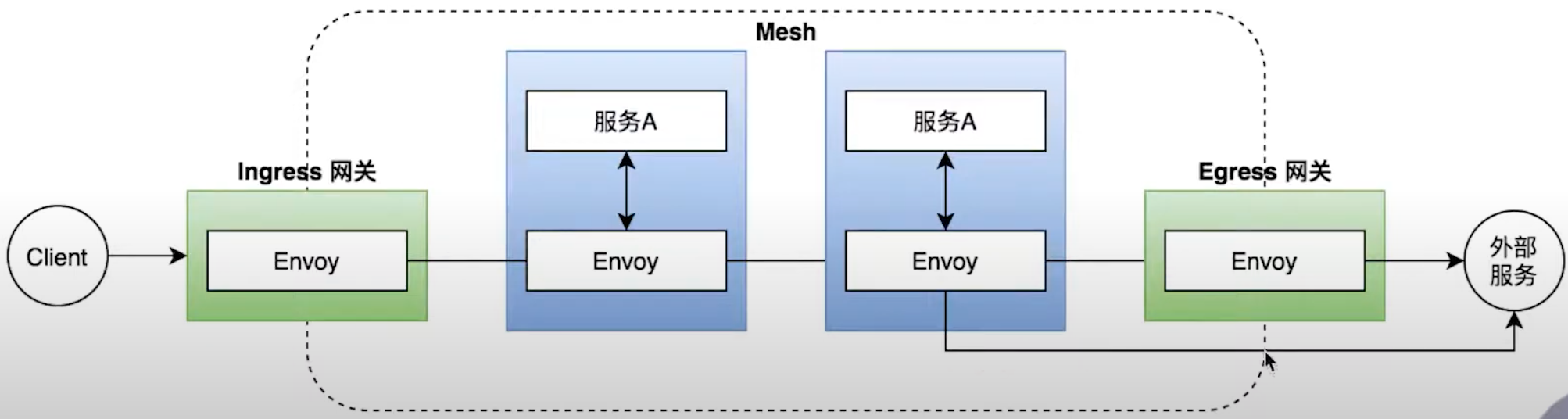

网关
  • 管理进出网格的流量
  • 处在网格的边界

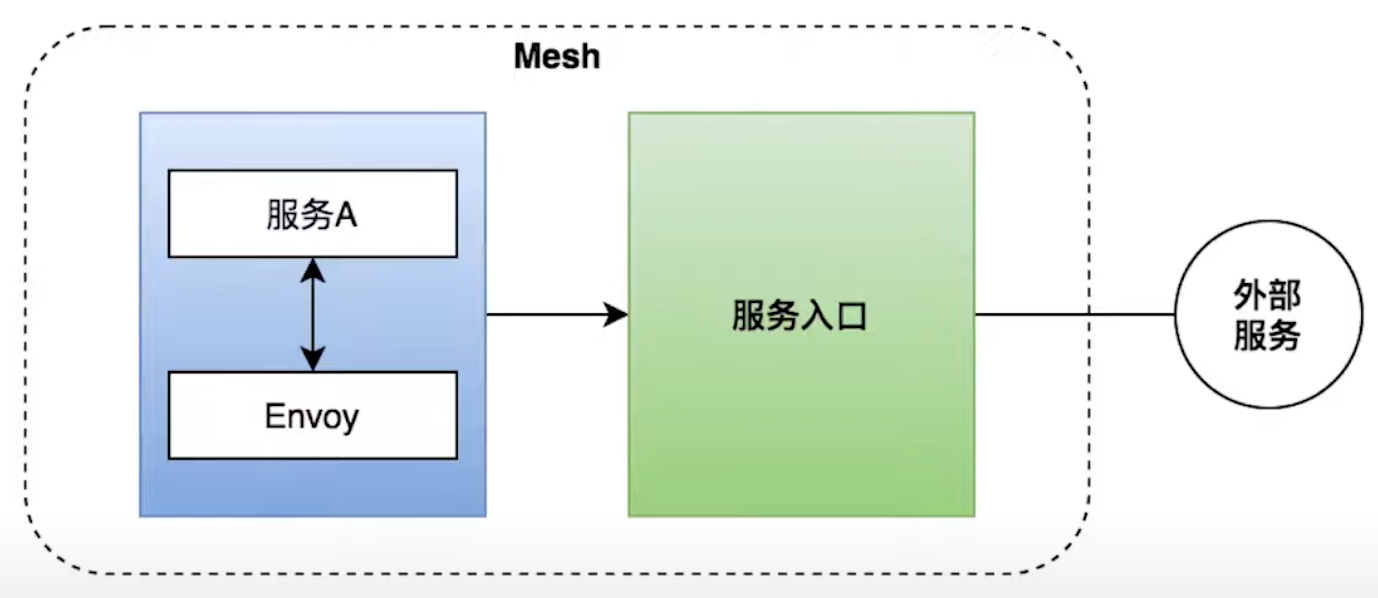

服务入口
  • 把外部服务注册到网格中
  • 功能（为外部目标转发请求；添加超时重试等策略；扩展网格）

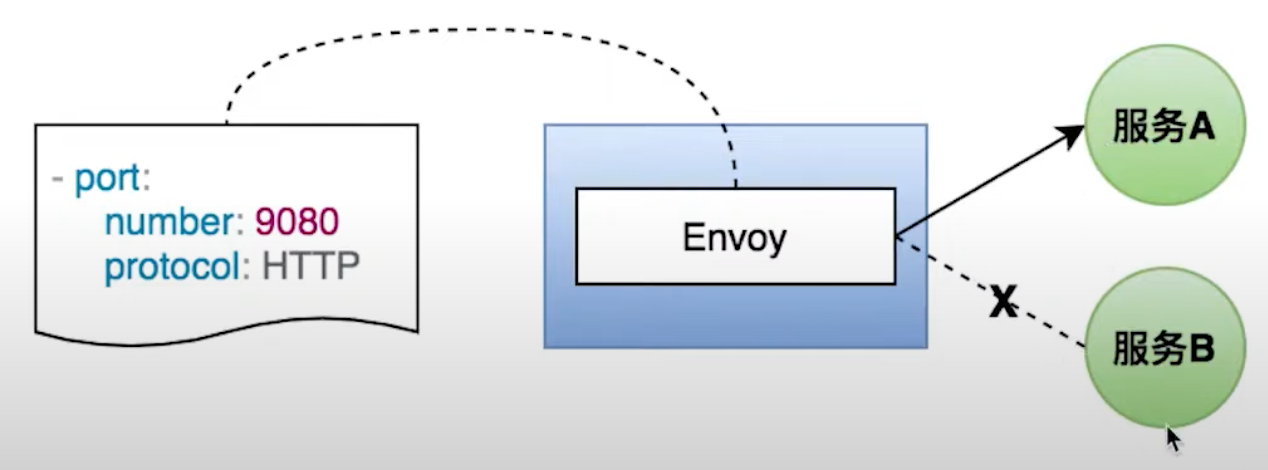

SideCar
  • 调整Envoy代理接管的端口和协议
  • 限制Envoy代理可访问的服务
网络弹性和测试
  • 弹性能力：超时、重试、熔断
  • 测试能力：故障注入、流量镜像
可观测性
  • 从开发者的角度探究系统的运行状态
  • 组成：指标、日志、追踪
指标（Metrics）
  • 以聚合的方式监控和理解系统的行为
  • Istio指标的分类（1.代理级别的指标,收集目标是sidecar代理，资源粒度上的网格监控，容许指定收集的代理，主要用于针对性的调试；2.服务级别的指标，用于监控服务通信，四个基本的服务监控需求是延迟、流量、错误、饱和，默认指标导出到Prometheus，并且可自定更改。可根据需求开启和关闭；3.控制平面指标，对自身组件行为的监控，用于了解网络的健康情况）
访问日志（Access Logs）
  • 通过应用产生的事件来了解系统
  • 包括了完整的元数据信息（目标、源）
  • 生成位置可选（本地，远端，如filebeat）
  • 日志内容
    • 应用日志
    • Envoy日志

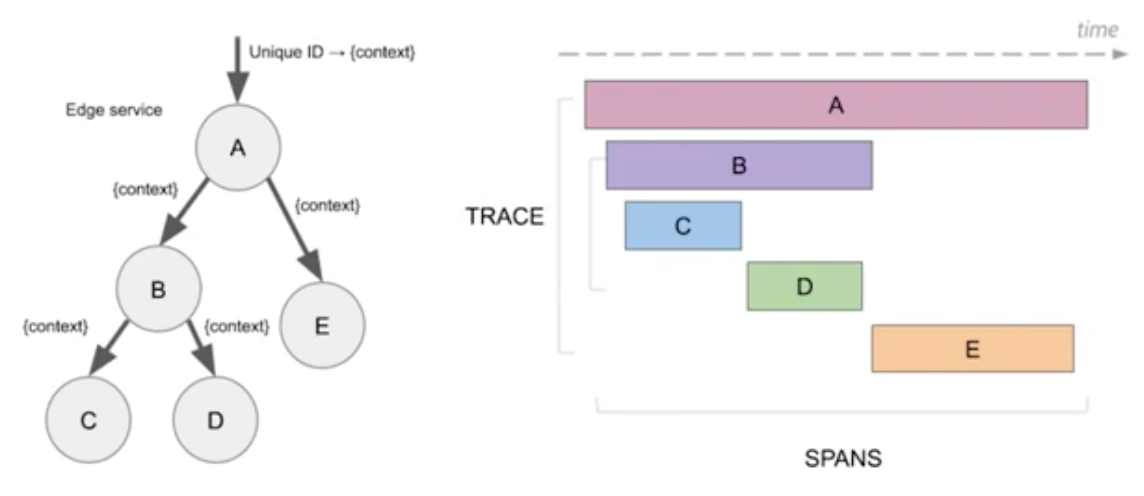

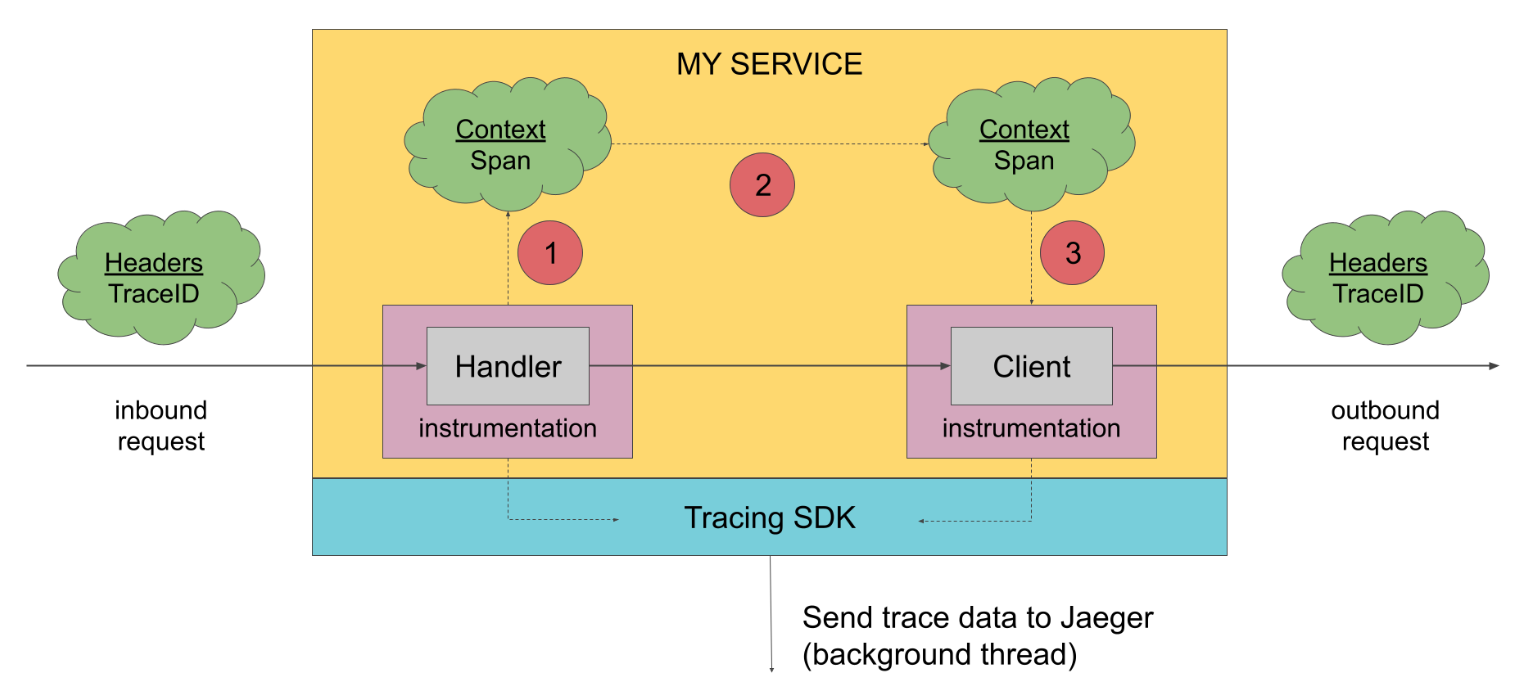

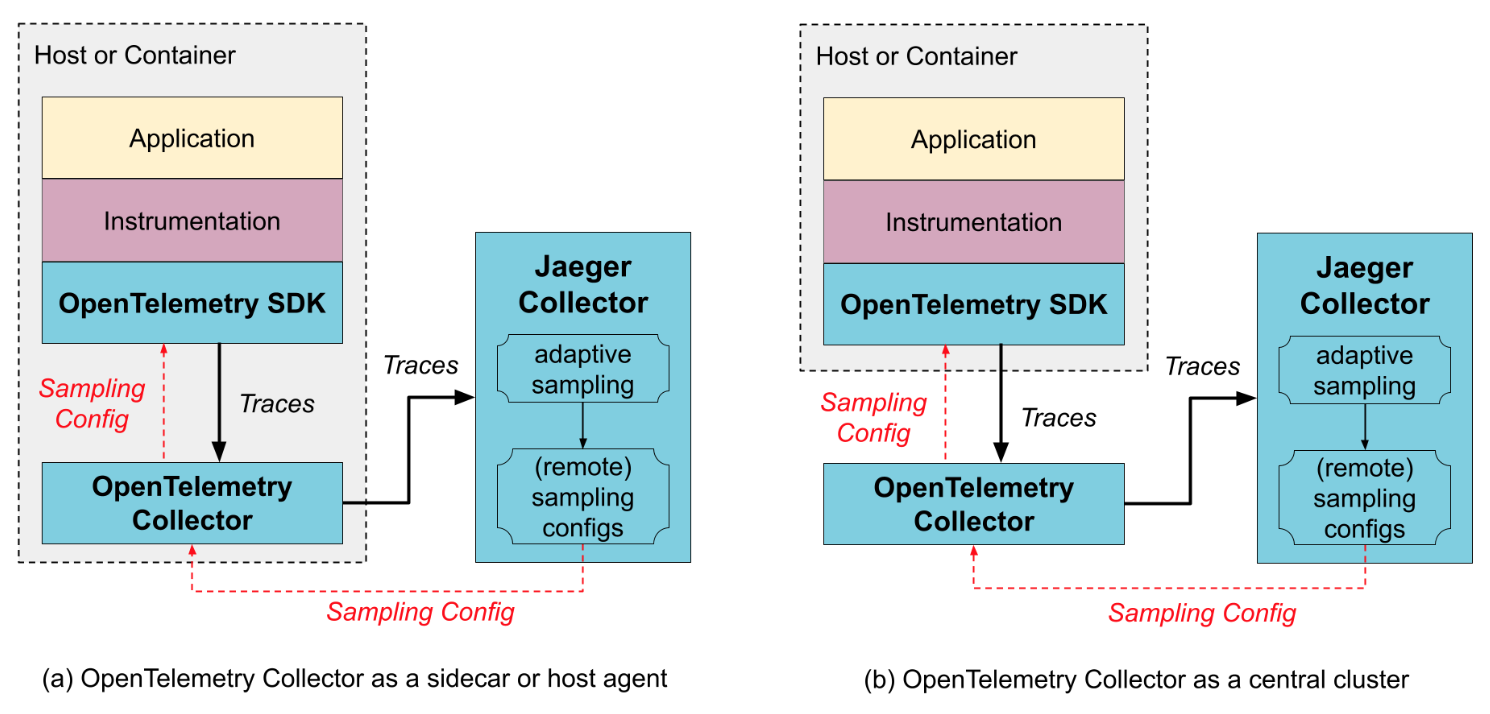

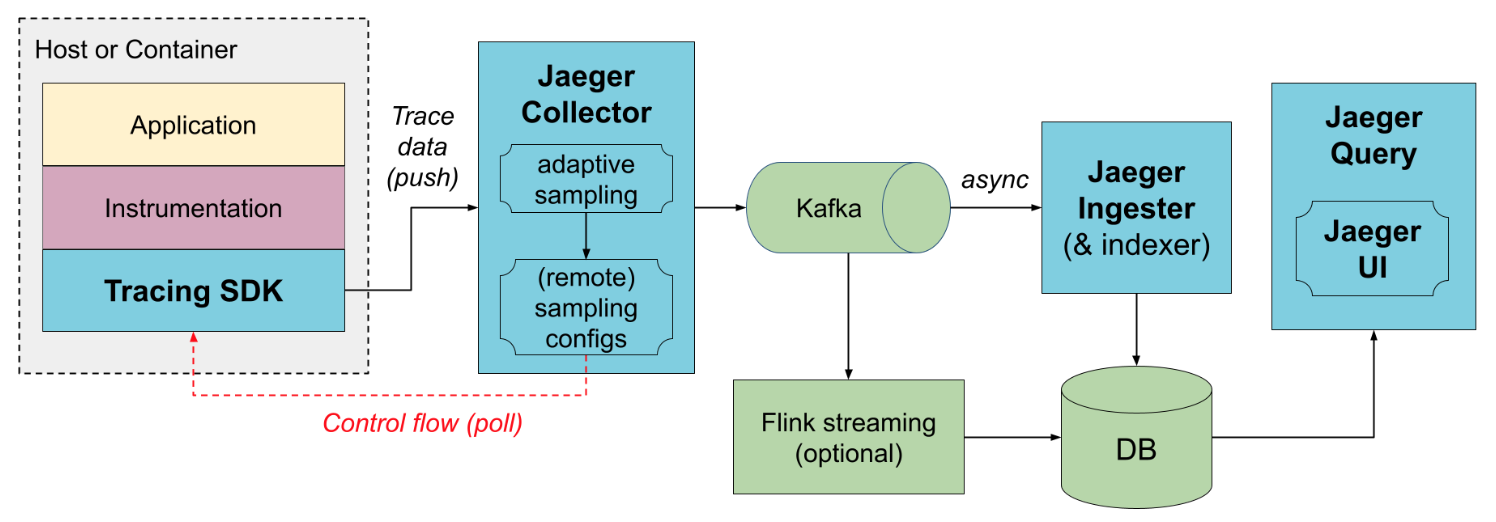

分布式追踪（Distributed tracing）
  • 通过追踪请求，了解服务的调用关系
  • 常用于调用链路的问题排查、性能分析

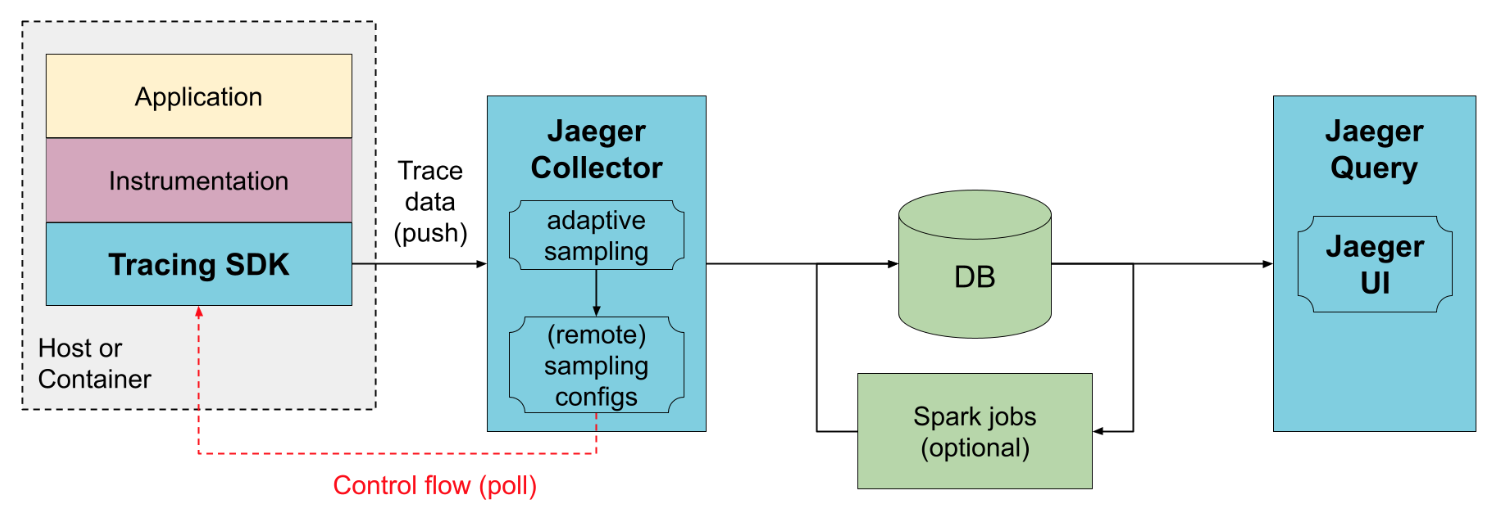

  • 支持多种追踪系统（jeager、Zipkin、DataDog）
网络安全
  • 身份认证（authentication）：证书管理、证书认证，You are who you say you are
  • 访问授权（authoriztaion）：授权策略, You can do what you want to do
  • 验证（vaildation）：输入验证, Input is correct
认证
  • 认证方式
    • 对等认证：用于服务间身份认证。 Mutual（mTLS）
    • 请求认证：用于终端用户身份认证；Json Web Token(JWT)

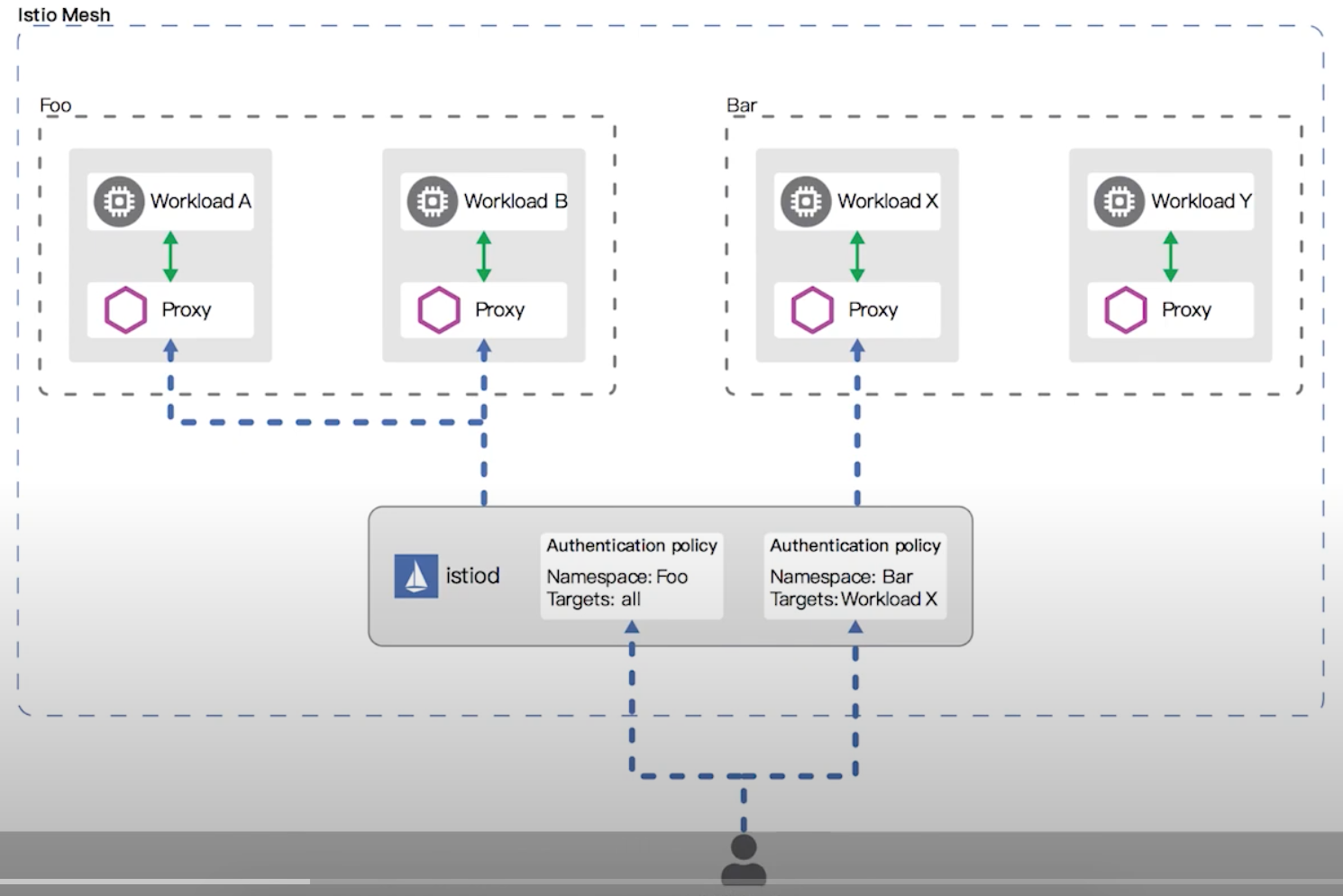

  • 认证策略
    • 配置方式：yaml配置文件
    • 配置生效范围：网格-全网格生效、按命名空间生效、按服务（工作负载）生效
    • 策略更新：
  • 支持兼容模式

认证策略同步到数据面的方式为：
阶段一：

1
2
3
4
5
6
7
8
9
10
11
12
对等认证-----设置mTLS----兼容模式


                       严格模式

                (新)jwt
              /      \
             /        \
身份认证                 策略
             \        /
              \      /
                (旧)jwt

阶段二：

1
2
3
4
5
6
7
8
9
10
11
12
对等认证-----设置mTLS----严格模式


                       严格模式

                (新)jwt
            /      \
           /        \
身份认证                 策略
           \
            \
                (旧)jwt

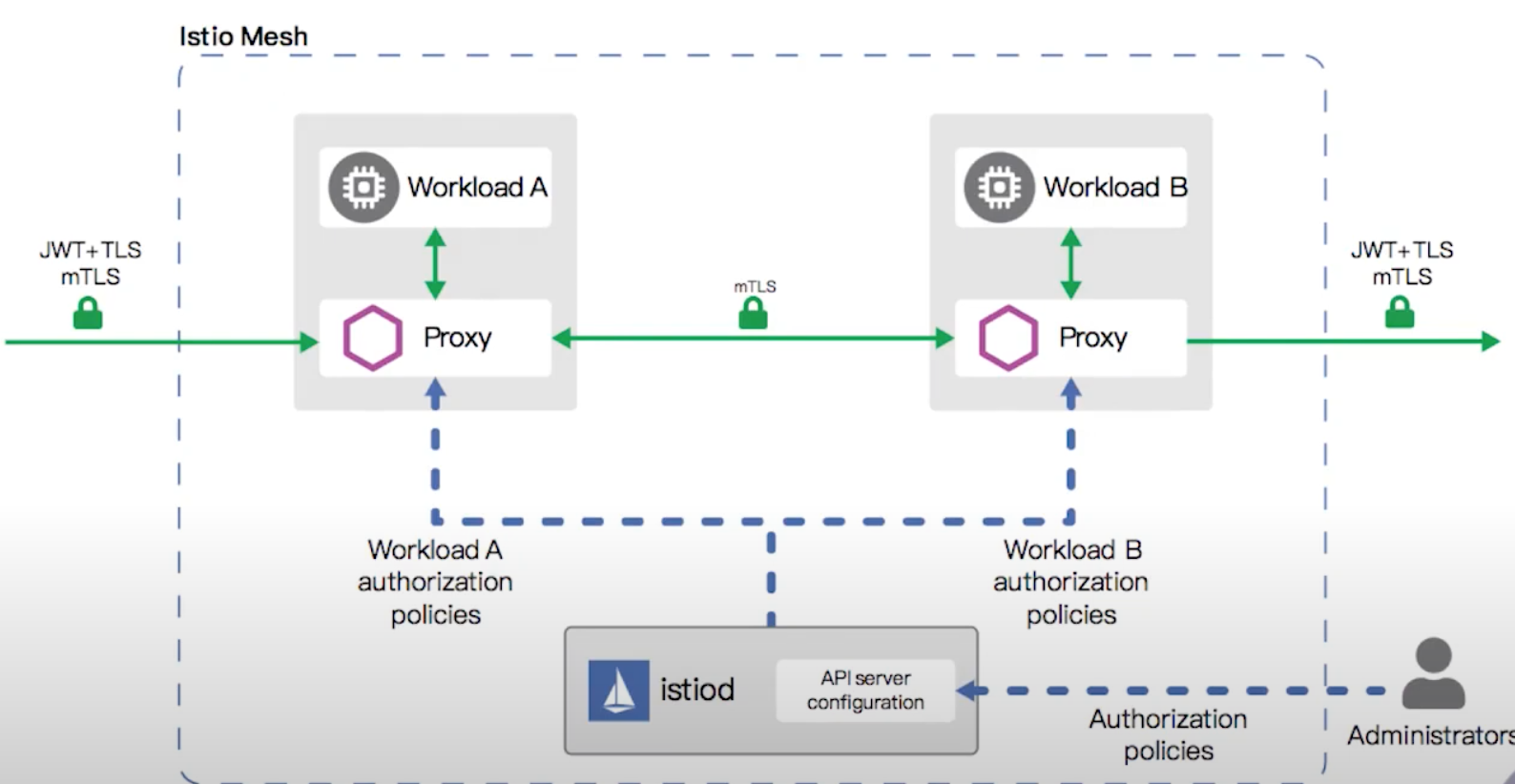

访问授权
  • 授权级别
  • 策略分发
  • 授权引擎
  • 无需显示启用

大致分为三种方式：

  • 按网格授权
  • 按命名空间授权
  • 按服务（工作负载）授权

授权策略：配置通过AuthorizationPolicy实现；组成部分：选择器（selector）;行为(Action); 规则列表(Rules)：来源（from）、操作(to)、匹配条件(when);范围设置：metadata/namespace,selector; 值匹配：精确、模糊、前缀、后缀；全部允许和拒绝；自定义条件。

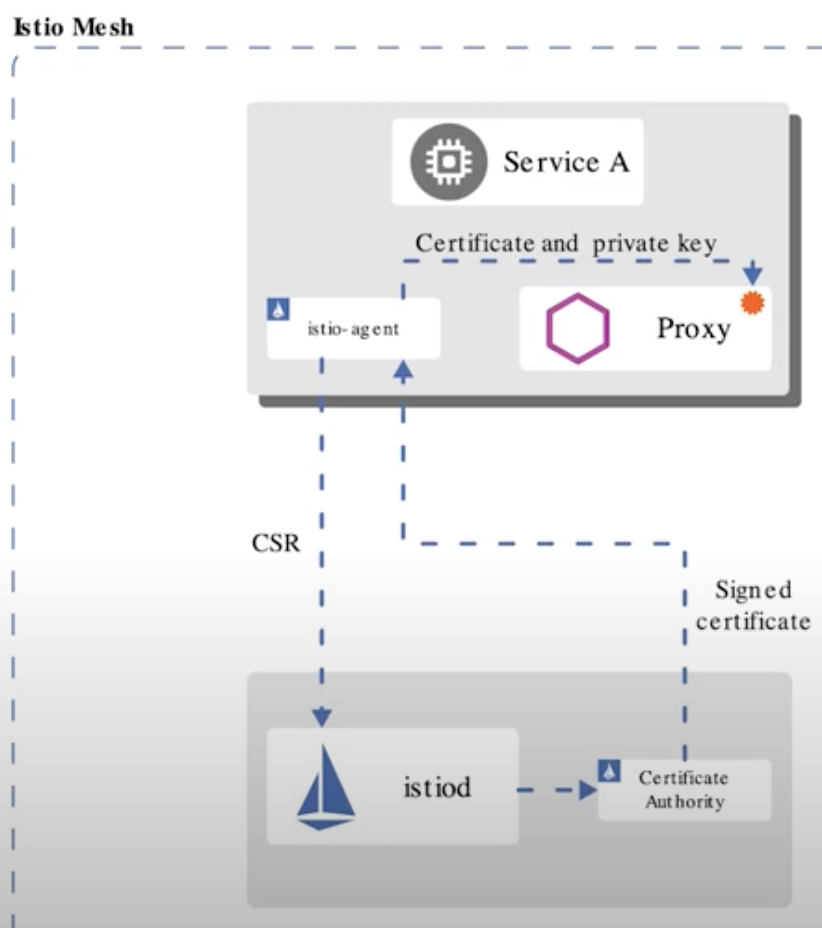

安全发现服务（SDS）
  • 身份和证书管理
  • 实现安全配置自动化
  • 中心化SDS Server
  • 优点：无需挂载secret卷；动态更新证书，无需重启；可监视多个证书密钥对
双向验证 (mTLS)
  • TLS：客户端根据服务端证书验证其身份
  • mTLS：客户端、服务器端彼此都验证对方身份

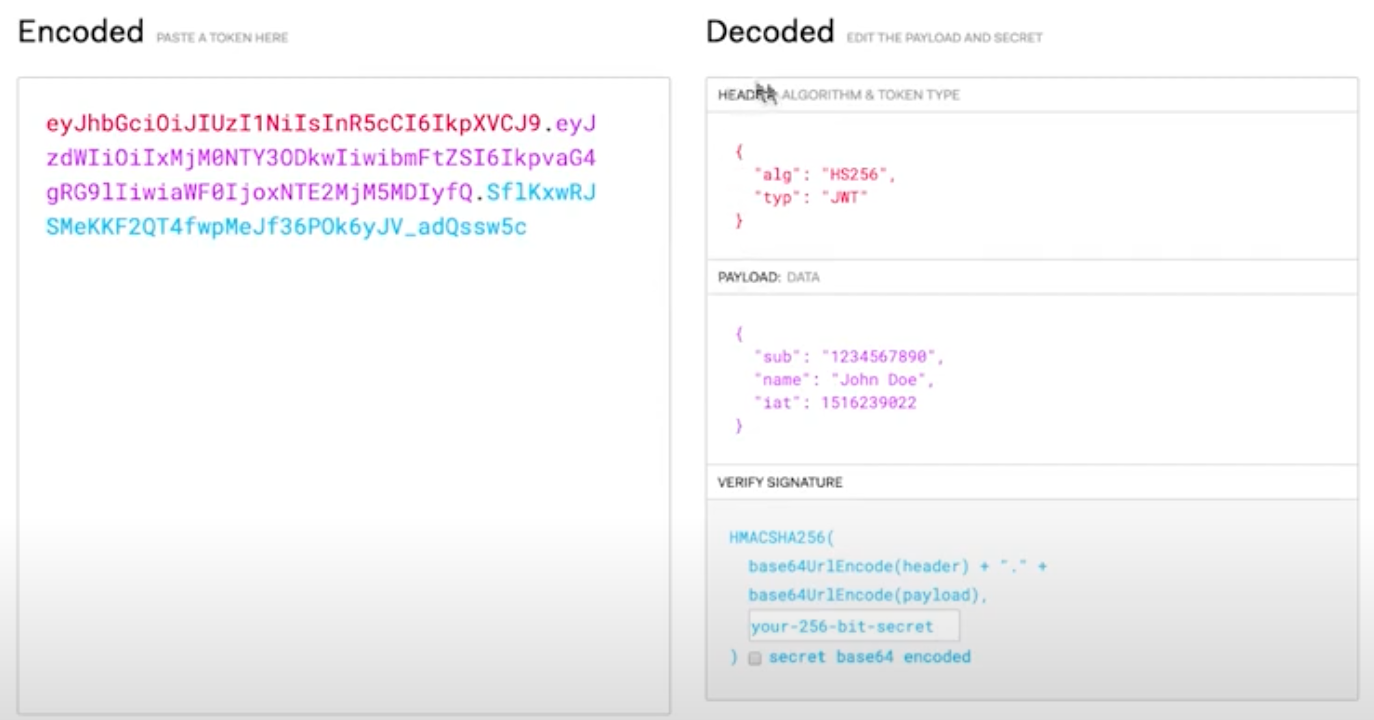

身份认证及授权（JWT）
  • Json Web Token
  • 以json格式传递信息
  • 应用场景：授权和信息交换
  • 组成部分：Header、Payload、Signature
调试及测试

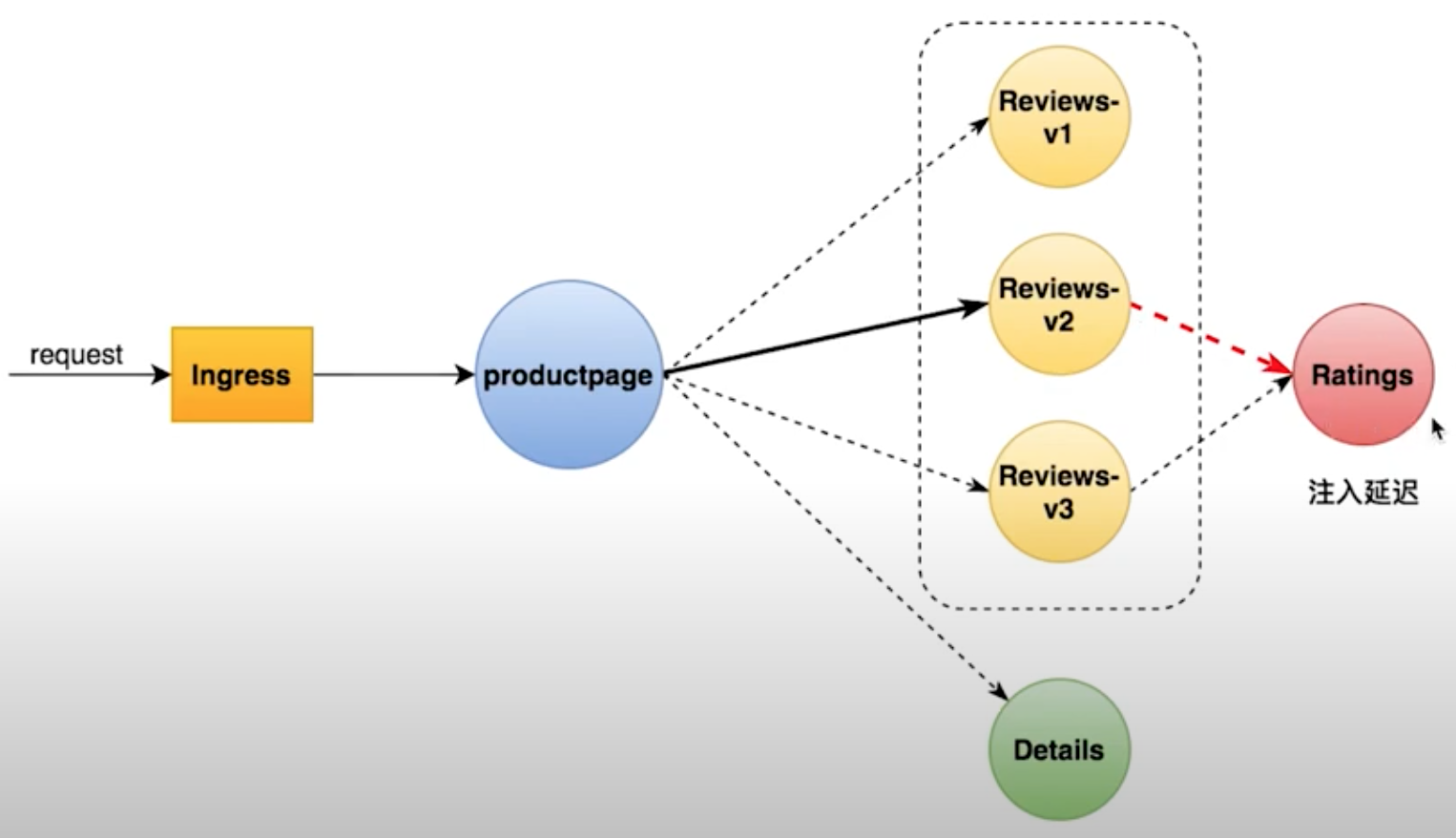

故障注入

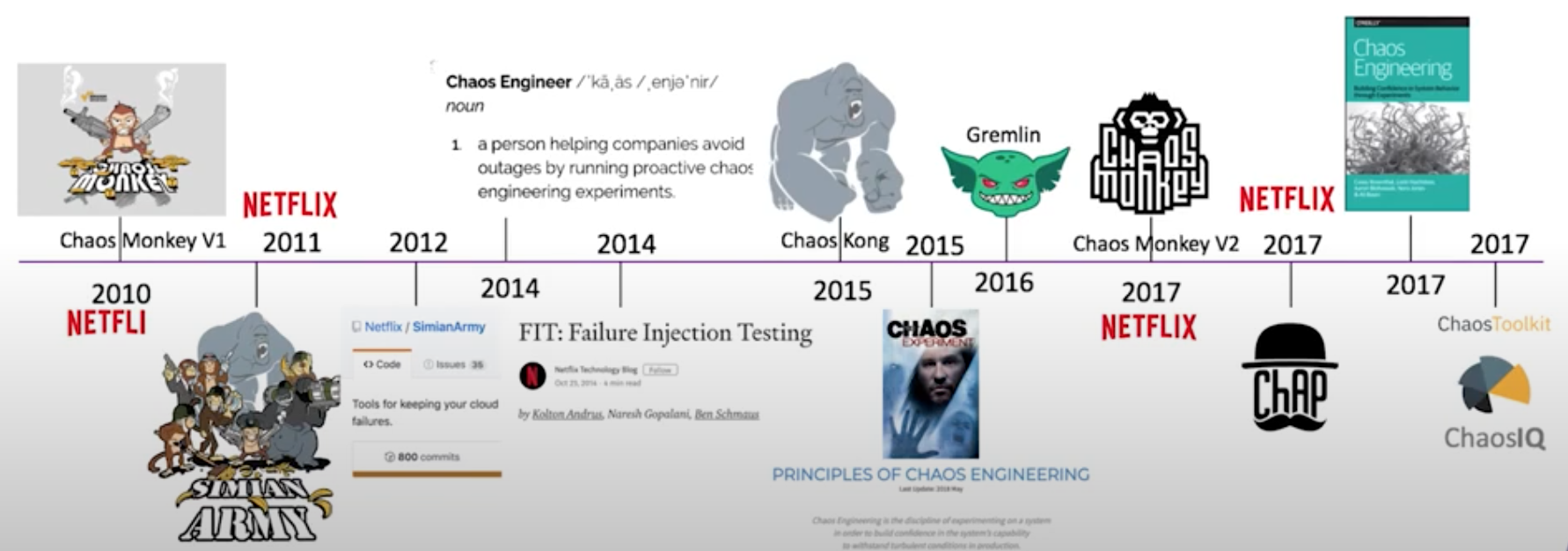

  • Netflix的 Chaos Monkey
  • 混沌工程（Chaos engineering） 配置延迟故障
流量镜像（Traffic Mirroring）
  • 实时复制请求到镜像服务
  • 应用场景：1.线上问题排查(troubleshooting)；2.观察生产环境的请求处理能力(压力测试)；3.复制请求信息用于分析
Istio 安装部署
  1. 安装K8s
  2. 安装 Istio
  3. 部署官方 Demo 体验 Istio
安装K8S

请参见minikubte download 略

下载 Istio
  • 在线下载：curl -L https://istio.io/downloadIstio | sh -
  • 离线下载：
    1
    2
    3
    sudo wget https://github.com/istio/istio/releases/download/1.18.2/istio-1.18.2-linux-amd64.tar.gz
    ...
    tar -zxvf istio-1.18.2-linux-amd64.tar.gz
    压缩包里包含以下内容:
    1
    2
    3
    4
    5
    6
    7
    8
    9
    [root@vela istio-1.18.1]# ll
    drwxr-x---  2 root root    22 Jul 14 04:37 bin
    -rw-r--r--  1 root root 11348 Jul 14 04:37 LICENSE
    drwxr-xr-x  5 root root    52 Jul 14 04:37 manifests
    -rw-r-----  1 root root   986 Jul 14 04:37 manifest.yaml
    -rw-r--r--  1 root root  6595 Jul 14 04:37 README.md
    drwxr-xr-x 24 root root  4096 Jul 14 04:37 samples
    drwxr-xr-x  3 root root    57 Jul 14 04:37 tools

    各个目录的作用：
  • bin：存放的是 istioctl 工具
  • manifests：相关 yaml 用于部署 Istio
  • samples：一些 Demo 用的 yaml
  • tools：一些工具，暂时使用不到
    先将istioctl工具 cp 到 bin 目录下，便于后续使用 istioctl 命令。
    1
    cp bin/istioctl /usr/local/bin/
安装 Istio

由于易用性的问题，Istio 废弃了以前的 Helm 安装方式，现在使用 istioctl 即可一键安装。
Istio 提供了以下配置档案（configuration profile）供不同场景使用，查看当前内置的 profile：

1
2
3
4
5
6
7
8
9
10
11
$ istioctl profile list
Istio configuration profiles:
    default
    demo
    empty
    external
    minimal
    openshift
    preview
    remote

具体每个 profile 包含哪些组件，可以使用istioctl profile dump命令查看：

1
$ istioctl profile dump demo

对于演示环境，我们直接安装 demo 版本就可以了

1
2
3
4
5
6
7
$ istioctl install --set profile=demo -y

✔ Istiod installed
✔ Ingress gateways installed
✔ Egress gateways installed
✔ Installation complete
Making this installation the default for injection and validation.

部署完成后,这里k8s先需要创建一个命名空间, 然后给命名空间打上 label，告诉 Istio 在部署应用的时候，自动注入 Envoy 边车代理：

1
2
3
$ kubectl create namspace `k8s-istio`
...
$ kubectl label namespace `k8s-istio` istio-injection=enabled

安装后可以验证是否安装正确。

1
2
3
4
5
6
# 先根据安装的profile导出manifest
istioctl manifest generate --set profile=demo > $HOME/generated-manifest.yaml
# 然后根据验证实际环境和manifest文件是否一致
istioctl verify-install -f $HOME/generated-manifest.yaml
# 出现下面信息则表示验证通过
✔ Istio is installed and verified successfully

查看一下安装了些什么东西：

1
2
3
4
5
6
$ kubectl get pods -n istio-system

NAME                                    READY   STATUS    RESTARTS   AGE
istio-egressgateway-75db994b58-jlc28    1/1     Running   0          38m
istio-ingressgateway-79bb75ddbb-dmm87   1/1     Running   0          38m
istiod-68cb9f5cb6-h5fcv                 1/1     Running   0          39m

可以看到只安装了出入站网关以及最重要的 Istiod 服务。再看下 CRD 情况:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
$ kubectl get crds |grep istio

authorizationpolicies.security.istio.io    2023-08-24T05:12:04Z
destinationrules.networking.istio.io       2023-08-24T05:12:04Z
envoyfilters.networking.istio.io           2023-08-24T05:12:04Z
gateways.networking.istio.io               2023-08-24T05:12:04Z
istiooperators.install.istio.io            2023-08-24T05:12:04Z
peerauthentications.security.istio.io      2023-08-24T05:12:04Z
proxyconfigs.networking.istio.io           2023-08-24T05:12:04Z
requestauthentications.security.istio.io   2023-08-24T05:12:04Z
serviceentries.networking.istio.io         2023-08-24T05:12:04Z
sidecars.networking.istio.io               2023-08-24T05:12:04Z
telemetries.telemetry.istio.io             2023-08-24T05:12:04Z
virtualservices.networking.istio.io        2023-08-24T05:12:04Z
wasmplugins.extensions.istio.io            2023-08-24T05:12:05Z
workloadentries.networking.istio.io        2023-08-24T05:12:05Z
workloadgroups.networking.istio.io         2023-08-24T05:12:05Z

这些就是 istio 需要用到的 CRD 了，比较常见的比如：

  • gateways
  • virtualservices
  • destinationrules
部署 bookinfo 应用

官方提供了 bookinfo 应用来演示 Istio 相关功能。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
$ kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml

service/details created
serviceaccount/bookinfo-details created
deployment.apps/details-v1 created
service/ratings created
serviceaccount/bookinfo-ratings created
deployment.apps/ratings-v1 created
service/reviews created
serviceaccount/bookinfo-reviews created
deployment.apps/reviews-v1 created
deployment.apps/reviews-v2 created
deployment.apps/reviews-v3 created
service/productpage created
serviceaccount/bookinfo-productpage created
deployment.apps/productpage-v1 created

部署应用
在 k8s-istio 命名空间创建了应用对应的 service 和 deployment。服务启动需要一定时间，可通过以下命令进行查看：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
$ kubectl get services
NAME          TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
details       ClusterIP   10.106.81.196   <none>        9080/TCP   54m
kubernetes    ClusterIP   10.96.0.1       <none>        443/TCP    19h
productpage   ClusterIP   10.103.139.13   <none>        9080/TCP   54m
ratings       ClusterIP   10.102.135.80   <none>        9080/TCP   54m
reviews       ClusterIP   10.103.83.28    <none>        9080/TCP   54m

$ kubectl get pods
NAME                              READY   STATUS              RESTARTS   AGE
details-v1-698b5d8c98-p5kwm       0/1     ContainerCreating   0          37s
productpage-v1-75875cf969-frn4z   0/1     ContainerCreating   0          35s
ratings-v1-5967f59c58-zbldg       0/1     ContainerCreating   0          36s
reviews-v1-9c6bb6658-kztz7        0/1     ContainerCreating   0          36s
reviews-v2-8454bb78d8-jzghc       0/1     ContainerCreating   0          36s
reviews-v3-6dc9897554-qvn7g       0/1     ContainerCreating   0          36s

等 pod 都启动后，通过以下命令测试应用是否正常启动了：

1
kubectl exec "$(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}')" -c ratings -- curl -s productpage:9080/productpage | grep -o "<title>.*</title>"

输出以下内容就算成功:

1
<title>Simple Bookstore App</title>

部署网关
此时，BookInfo 应用已经部署，但还不能被外界访问。需要借助网关才行

1
$ kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml

输出如下：

1
2
gateway.networking.istio.io/bookinfo-gateway created
virtualservice.networking.istio.io/bookinfo created

可以看到， 这里部署了一个网关（gateway）和一个虚拟服务（virtualservice）。此时在浏览器中，输入http://localhost/productpage应该可以访问到具体页面了。
确保配置文件没有问题：

1
2
$ istioctl analyze
✔ No validation issues found when analyzing namespace: default.

确定ingress的ip和端口，外部访问则需要通过 NodePort 访问:

1
2
3
$ kubectl -n  istio-system get svc istio-ingressgateway
NAME                   TYPE           CLUSTER-IP       EXTERNAL-IP   PORT(S)                                                                      AGE
istio-ingressgateway   LoadBalancer   10.108.211.196   <pending>     15021:31160/TCP,80:32096/TCP,443:30055/TCP,31400:31682/TCP,15443:30083/TCP   22m

可以看到，80 端口对应的 NodePort 为 32096,那么直接访问的 URL 就是：http://$IP:32096/productpage。

在新的终端窗口中运行此命令以启动一个 Minikube 隧道，将流量发送到 Istio Ingress Gateway。 这将为 service/istio-ingressgateway 提供一个外部负载均衡器 EXTERNAL-IP。

1
2
3
4
5
6
7
8
9
10
11
12
$ minikube tunnel

Status:
	machine: minikube
	pid: 1462709
	route: 10.96.0.0/12 -> 192.168.49.2
	minikube: Running
	services: [istio-ingressgateway]
    errors:
		minikube: no errors
		router: no errors
		loadbalancer emulator: no errors

设置入站主机和端口：

1
2
3
$ export INGRESS_HOST=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
$ export INGRESS_PORT=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="http2")].port}')
$ export SECURE_INGRESS_PORT=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="https")].port}')

设置环境变量 GATEWAY_URL：

1
$ export GATEWAY_URL=$INGRESS_HOST:$INGRESS_PORT

确保 IP 地址和端口均成功地赋值给了环境变量：

1
2
$ echo "$GATEWAY_URL"
192.168.99.100:32194

用浏览器查看 Bookinfo 应用的产品页面，验证 Bookinfo 已经实现了外部访问。

查看仪表盘（Dashboard）

Istio 也提供了 Dashboard，可以通过UI 界面更加方便的进行管理，安装命令如下：

1
$ kubectl apply -f samples/addons

等待安装完成

1
2
3
4
$ kubectl rollout status deployment/kiali -n istio-system
...
Waiting for deployment "kiali" rollout to finish: 0 of 1 updated replicas are available..
kubectl rollout status deployment/kiali -n istio-system.

访问 bashboard：

1
2
3
4
5
6
7
# 安装 Kiali 和其他插件，等待部署完成。
$ kubectl apply -f samples/addons
$ kubectl rollout status deployment/kiali -n istio-system
Waiting for deployment "kiali" rollout to finish: 0 of 1 updated replicas are available...
deployment "kiali" successfully rolled out
# 访问 Kiali 仪表板。
$ istioctl dashboard kiali

外部访问则把 service 改成 nodeport 类型即可

1
$ kubectl -n istio-system  patch svc kiali -p '{"spec":{"type":"NodePort"}}'

查看修改后的端口

1
2
3
$ kubectl -n istio-system get svc kiali
NAME    TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)                          AGE
kiali   NodePort   10.101.47.41   <none>        20001:31989/TCP,9090:32136/TCP   4m14s

访问 http://$IP:31989 即可，在主界面可以看到部署的服务以及请求量、资源使用量等情况。在 Graph 界面则能够看到，服务间流量分发情况。由于之前部署的 bookinfo 服务没怎么访问，所以界面是空白的，先通过 curl 命令访问一下。在左侧的导航菜单，选择 Graph ，然后在 Namespace 下拉列表中，选择 istio-system 。

要查看追踪数据，必须向服务发送请求。请求的数量取决于 Istio 的采样率。 采样率在安装 Istio 时设置，默认采样速率为 1%。在第一个跟踪可见之前，您需要发送至少 100 个请求。 使用以下命令向 productpage 服务发送 100 个请求：

1
for i in `seq 1 100`; do curl -s -o /dev/null http://$GATEWAY_URL/productpage; done

Kiali 仪表板展示了网格的概览以及 Bookinfo 示例应用的各个服务之间的关系。 它还提供过滤器来可视化流量的流动。

卸载 Istio

以下命令卸载 Istio 并删除所有相关资源

1
2
$ kubectl delete -f samples/addons
$ istioctl x uninstall --purge -y

删除 namespace

1
kubectl delete namespace k8s-istio

移除之前打的 label

1
$ kubectl label namespace default istio-injection-

到这里，Istio 的安装就结束了，后续就可以用起来了。

Istio 遥测（Telemetry）

Istio 服务网格最受欢迎和最强大的功能之一是其高级可观察性。由于所有服务到服务的通信都是通过 Envoy 代理进行路由，并且 Istio 的控制平面能够从这些代理收集日志和指标，因此服务网格可以为我们提供有关网络状态和服务行为的数据。这为运营商提供了独特的故障排除、管理和优化服务的方法，而不会给应用程序开发人员带来任何额外的负担。

Istio 遥测指标

  • 代理级别指标
    代理级别指标是 Envoy 代理本身提供的有关所有直通流量的标准指标，以及有关代理管理功能的详细统计信息，包括配置和运行状况信息。Envoy 生成的指标存在于 Envoy 资源（例如监听器和集群）的粒度级别。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    # TYPE envoy_cluster_internal_upstream_rq_200 counter
    envoy_cluster_internal_upstream_rq_200{cluster_name="xds-grpc"} 2

    # TYPE envoy_cluster_upstream_rq_200 counter
    envoy_cluster_upstream_rq_200{cluster_name="xds-grpc"} 2

    # TYPE envoy_cluster_upstream_rq_completed counter
    envoy_cluster_upstream_rq_completed{cluster_name="xds-grpc"} 3

    # TYPE envoy_cluster_internal_upstream_rq_503 counter
    envoy_cluster_internal_upstream_rq_503{cluster_name="xds-grpc"} 1

    # TYPE envoy_cluster_upstream_cx_rx_bytes_total counter
    envoy_cluster_upstream_cx_rx_bytes_total{cluster_name="xds-grpc"} 2056154

    # TYPE envoy_server_memory_allocated gauge
    envoy_server_memory_allocated{} 15853480

  • 服务级别指标
    除了代理级别的指标之外，Istio 还提供了一组面向服务的指标来监控服务通信。这些指标涵盖了四种基本服务监控需求：延迟、流量、错误和饱和度。Istio 附带了一组默认的仪表板，用于根据这些指标监控服务行为。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    # TYPE istio_requests_total counter
    istio_requests_total{
        connection_security_policy="mutual_tls",
        destination_app="analytics",
        destination_principal="cluster.local/ns/backyards-demo/sa/default",
        destination_service="analytics.backyards-demo.svc.cluster.local",
        destination_service_name="analytics",
        destination_service_namespace="backyards-demo",
        destination_version="v1",
        destination_workload="analytics-v1",
        destination_workload_namespace="backyards-demo",
        permissive_response_code="none",
        permissive_response_policyid="none",
        reporter="destination",
        request_protocol="http",
        response_code="200",
        response_flags="-",
        source_app="bookings",
        source_principal="cluster.local/ns/backyards-demo/sa/default",
        source_version="v1",
        source_workload="bookings-v1",
        source_workload_namespace="backyards-demo"
    } 1855
Istio 遥测架构 v2

根据 Istio 文档，新的遥测系统将延迟减少了一半 - 90% 的延迟已从 7 毫秒减少到 3.3 毫秒。不仅如此，Mixer 的消除还使总 CPU 消耗减少了 50%，达到每秒每 1,000 个请求 0.55 个 vCPU。

WASM架构

WebAssembly（通常缩写为 WASM）是一种开放标准，它定义了可执行程序的可移植二进制代码格式、相应的文本汇编语言以及促进程序与其主机环境之间交互的接口。WebAssembly 的主要目标是在网页上启用高性能应用程序，但该格式也设计用于在其他环境中执行和集成。它提供了一个基于精简堆栈的虚拟机，允许 Web 应用程序通过利用快速加载的二进制格式以接近本机的速度运行，该格式也可以转换为文本格式以进行调试。而且，虽然 WebAssembly 最初是作为客户端技术出现的，但在服务器端使用它有很多优点。Istio 社区一直在领导 Envoy 的 WebAssembly (WASM) 运行时的实现。该实现使用基于 Google 高性能V8 引擎构建的 WebAssembly 运行时。借助 Envoy 的 WebAssembly 插件，开发人员可以编写自定义代码，将其编译为 WebAssembly 插件，并配置 Envoy 来执行它。

Telemetry V2 中的代理内服务级别指标由两个自定义插件提供，

  • metadata-exchange：必须解决的第一个问题是如何在代理中提供有关连接两端的客户端/服务器元数据。对于基于 HTTP 的流量，这是通过包含对方元数据属性的请求/响应中的自定义 HTTP 标头 (envoy.wasm.metadata_exchange.upstream、envoy.wasm.metadata_exchange.downstream) 来完成的。对于通用 TCP 流量，元数据交换使用基于 ALPN 的隧道和基于前缀的协议。定义了一个新协议istio-peer-exchange，该协议由网格中的客户端和服务器 sidecar 进行通告和优先级排序。ALPN 协商将协议解析为 istio-peer-exchange，用于启用 Istio 的代理之间的连接，但不解析启用 Istio 的代理和任何客户端之间的连接。

  • stats：stats 插件将传入和传出的流量指标记录到 Envoy 统计子系统中，并可供 Prometheus 抓取。以下是服务级别指标的默认标签。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    eporter: conditional((context.reporter.kind | "inbound") == "outbound", "source", "destination")
    source_workload: source.workload.name | "unknown"
    source_workload_namespace: source.workload.namespace | "unknown"
    source_principal: source.principal | "unknown"
    source_app: source.labels["app"] | "unknown"
    source_version: source.labels["version"] | "unknown"
    destination_workload: destination.workload.name | "unknown"
    destination_workload_namespace: destination.workload.namespace | "unknown"
    destination_principal: destination.principal | "unknown"
    destination_app: destination.labels["app"] | "unknown"
    destination_version: destination.labels["version"] | "unknown"
    destination_service: destination.service.host | "unknown"
    destination_service_name: destination.service.name | "unknown"
    destination_service_namespace: destination.service.namespace | "unknown"
    request_protocol: api.protocol | context.protocol | "unknown"
    response_code: response.code | 200
    connection_security_policy: conditional((context.reporter.kind | "inbound") == "outbound", "unknown", conditional(connection.mtls | false, "mutual_tls", "none"))
    response_flags: context.proxy_error_code | "-"
    source_canonical_service
    source_canonical_revision
    destination_canonical_service
    destination_canonical_revision
Istio 的安全机制
  • 透明的安全层
  • CA：秘钥和证书管理
  • API Server：认证、授权策略分发
  • Envoy：服务间安全通信（认证、加密）
Envoy 架构
Envoy 流量五元组
Envoy 调试关键字段（RESPONSE_FLAG）
  • UH：upstream_cluster 中没有监控的host, 503
  • UF: upstream 连接失败， 503
  • UO: upstream_overflow (熔断)
  • NR: 没有路由配置，404
  • URX: 请求被拒绝因为限流或超过最大连接次数
  • … …
分布式追踪

  • 分析和监控应用的监控方法

  • 查找故障点，分析性能问题

  • 观测请求范围内的信息

  • 起源于Google的Dapper

  • OpenTracing: API 规范、框架、库的组合

  • Span: 逻辑单元；有操作名、执行时间；嵌套、有序、因果关系

  • Trace：数据/执行路径；Span的组合

Jaejer 组件

分布式追踪框架 Jaejer Jaeger 是Uber Technologies开源发布的分布式追踪平台。组件包括：

  • Tracing SDKs:
    为了生成跟踪数据，必须对应用程序进行检测。受检测的应用程序在接收新请求时创建跨度，并将上下文信息（trace id, span id, and baggage）附加到传出请求。仅ids和baggage通过请求传播；不会传播所有其他分析数据，例如操作名称、时间、标签和日志。它会在后台异步导出到 Jaeger 后端。
  • Agent:

    jaeger-agent已弃用。OpenTelemetry数据可以直接发送到 Jaeger 后端，也可以使用 OpenTelemetry Collector 作为代理。

  • Collector: jaeger-collector接收跟踪的数据，通过管道处理数据以进行检验和清晰/补全，并将跟踪的数据存储在数据库中。jaeger-collector内置了对多种数据库的支持,以及实现了可扩展插件框架用于自定义存储插件。
  • Query: jaeger-query提供了从存储中检索跟踪的API，并托管用于搜索和分析跟踪的 Web UI。
  • Ingester: jaeger-ingester是一项从 Kafka 读取跟踪并将其写入存储后端的服务。实际上，它是 Jaeger 收集器的精简版本，支持 Kafka 作为唯一的输入协议。
Jaejer 架构
  • 直接存储模式
    此部署方式，收集器从跟踪的应用程序接收数据并将其直接写入存储。存储必须能够处理平均流量和峰值流量。收集器使用内存队列来平滑短期流量峰值，但如果存储无法跟上，持续的流量峰值可能会导致数据丢失。收集器能够向 SDK 集中提供采样配置，称为远程采样模式。它们还可以启用自动采样配置计算，称为自适应采样。
  • Kafka存储模式
    为了防止收集器和存储之间的数据丢失，Kafka 可以用作中间的持久队列。需要部署一个附加组件jaeger-ingester来从 Kafka 读取数据并保存到数据库。可以部署多个jaeger-ingester来扩大摄取规模；他们会自动分配负载。
  • 开放遥测模式
    Jaeger Collectors 可以直接从 OpenTelemetry SDK 接收 OpenTelemetry 数据。如果您已经使用 OpenTelemetry Collectors，例如用于收集其他类型的遥测数据或用于预处理/丰富跟踪数据，则可以将其放置在 SDK 和 Jaeger Collectors 之间。OpenTelemetry Collector 可以作为应用程序边车、主机代理/守护程序或中央集群运行。OpenTelemetry Collector支持Jaeger 的远程采样协议，可以直接从配置文件提供静态配置，也可以将请求代理到 Jaeger 后端（例如，当使用自适应采样时）。
项目实践
典型的CI/CD过程（DevOps）

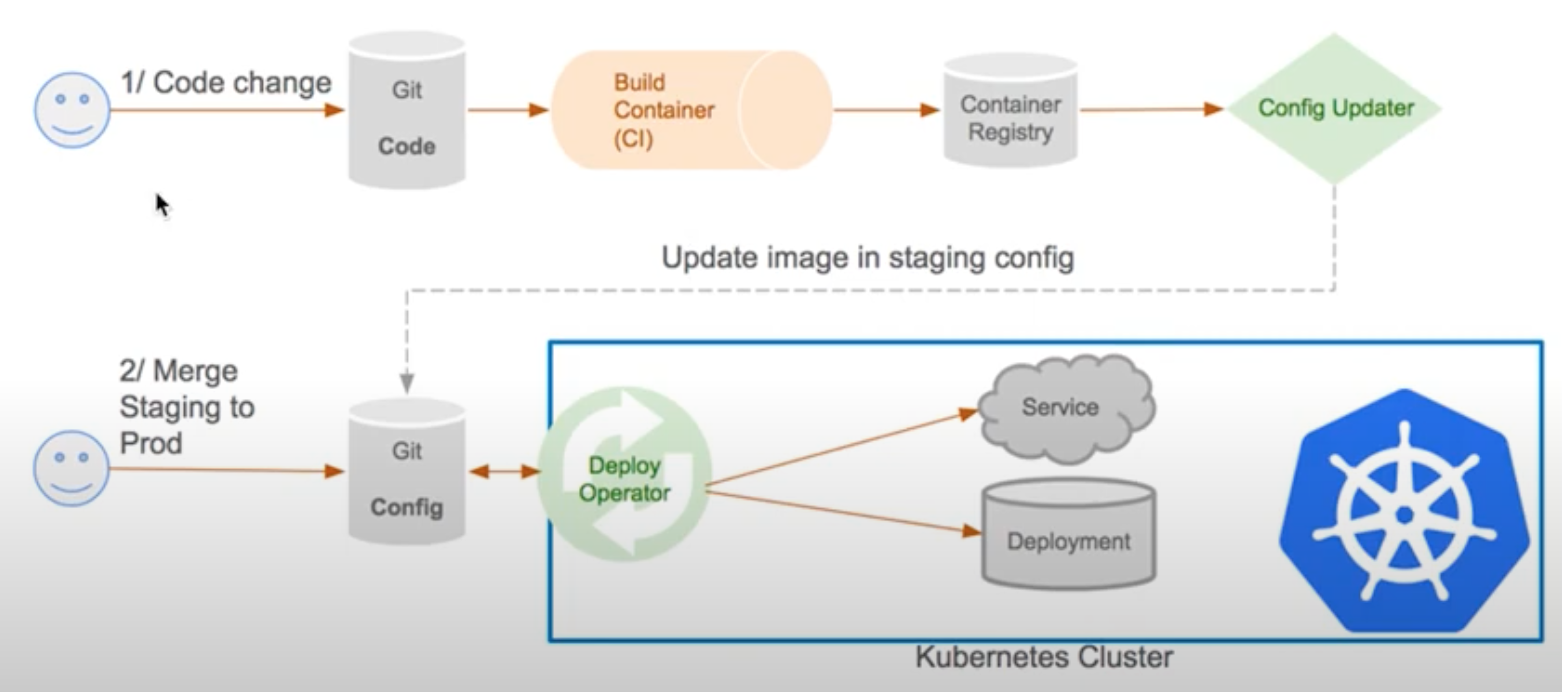

GitOps 持续集成/交付过程
  • GitOps：集群管理和应用分发的持续交付方式
  • 使用git作为信任源，保存声明式基础架构（declarative infrastructure）和应用程序
  • 以git作为交付过程（pipeline）的中心
  • 开发者只需通过pull request完成应用的部署和运维任务
  • 优势：提高生产率、改进开发体验、一致性和标准化、安全
DevOps（push pipeline）vs GitOps（pull pipeline）

优点：GitOps（pull pipeline）方式，部署时不用暴露安全相关的脚本操作

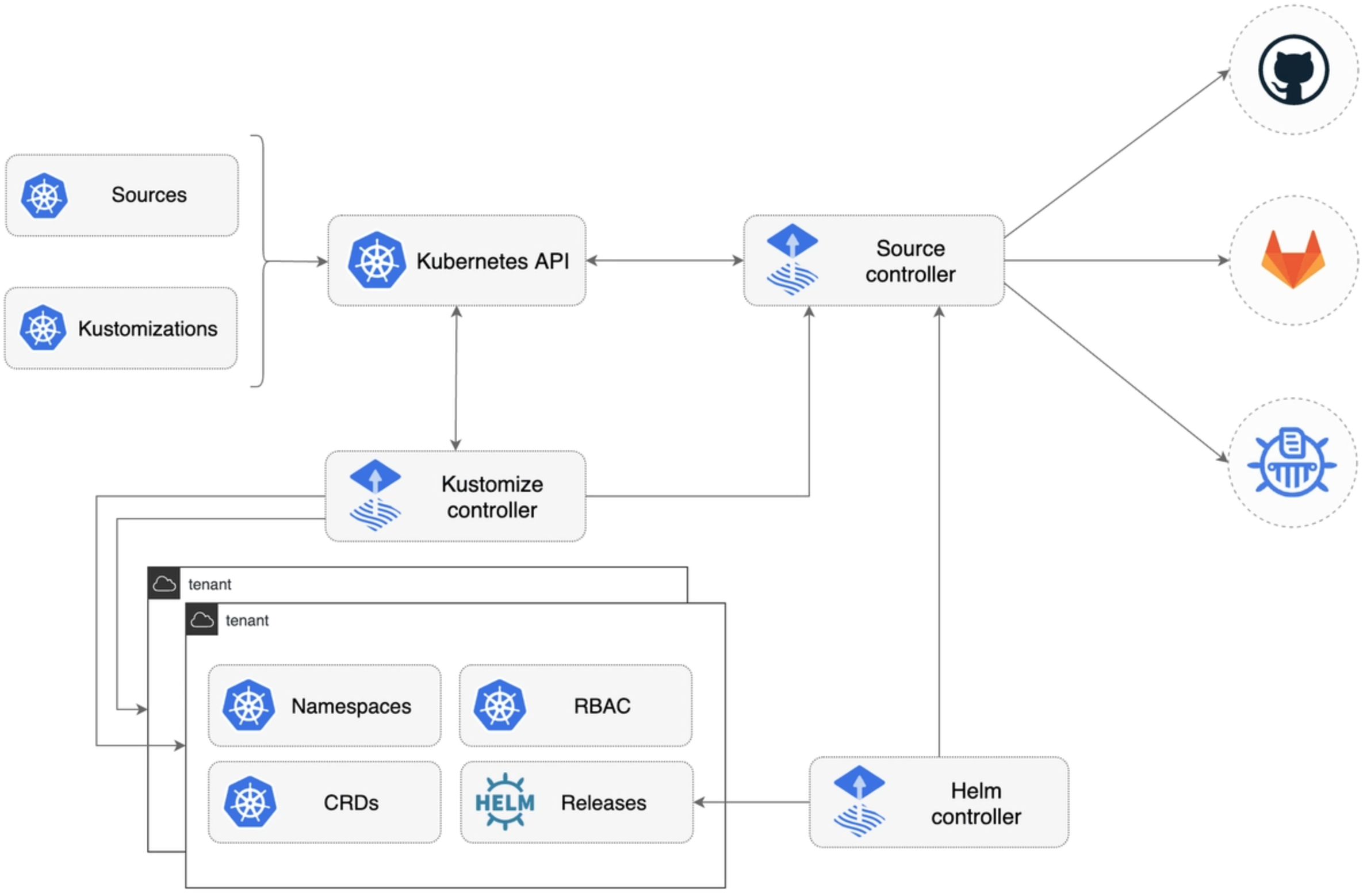

Flux 介绍

Flux 是一套开放、可扩展的 Kubernetes 持续渐进式交付解决方案。

  • 定义：The GitOps operator for kubernetes
  • 自动化部署工具（基于GitOps）
  • 官方地址：Flux
  • 只需推送到 Git，Flux 就会完成剩下的工作
  • 自动同步自动部署
  • 声明式
  • 基于代码（Pull Request），而不是容器

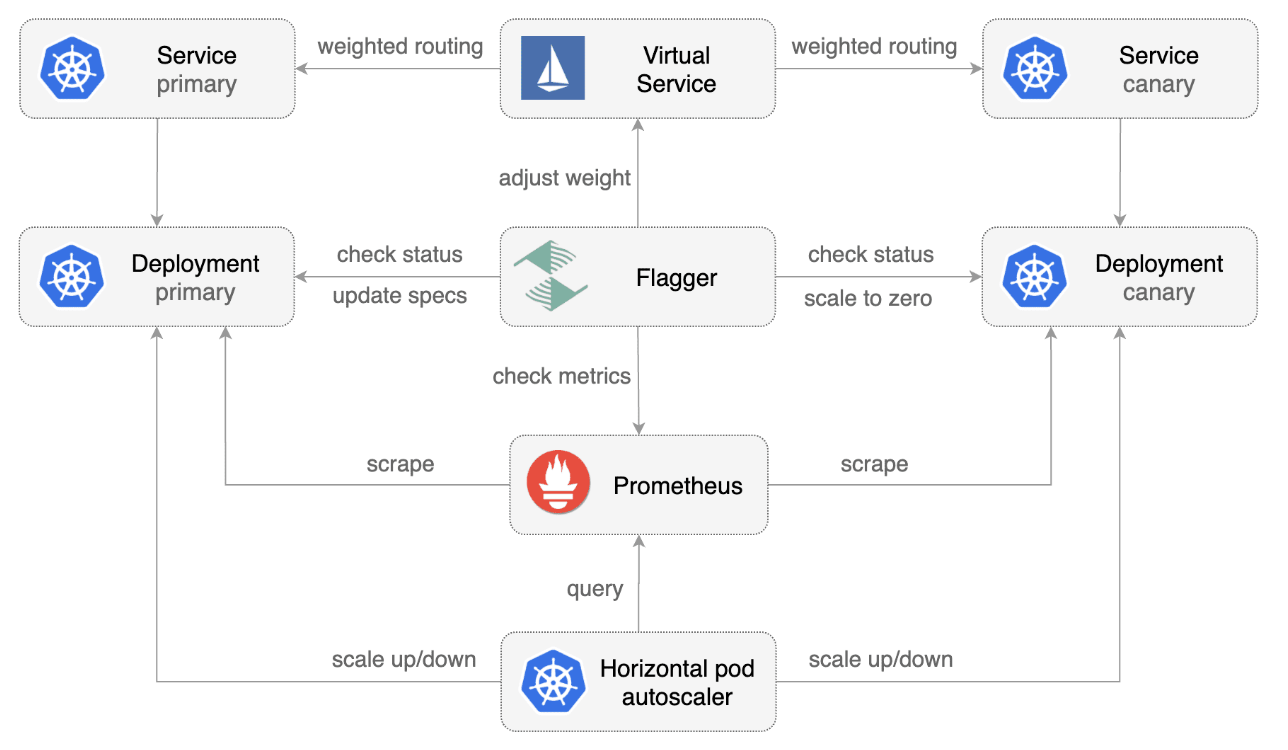

Flagger 自动化灰度发布(金丝雀部署)

Flagger 实现了一个控制循环，逐渐将流量转移到金丝雀，同时测量 HTTP 请求成功率、请求平均持续时间和 Pod 运行状况等关键性能指标。根据设置的阈值，金丝雀将被升级或中止，其分析将被推送到 Slack 通道。

  • 自动化的灰度发布工具
  • 支持多种Service Mesh,包括(istio、linkerd、app aws mesh)
  • 指标监控灰度发布状态
  • 通知功能（接入slack、microsoft term）

Flagger工作流程（状态流转）

  • Initializing
  • Initialized
  • Progressing
  • Successed(Failed) 官方地址：Flagger
弹性设计

系统/服务的弹性能力直接决定了它的可用性，可用性的度量是由服务级别协议（SLA - Service Level Agreement）来计算的，可用性计算公式 $Availability = \dfrac{MTBF}{MTBF + MTTR}$。

  • 应对故障的一种方法，让系统具有容错和适应能力。
  • 防止故障（Fault）转化为失败（Failure）。
  • 特点：包括1.容错性：重试、幂等；伸缩性：自动水平扩展（autoscaling）;过载保护：超时、熔断、降级、限流；弹性测试：故障注入

Istio提供的弹性能力包括：超时、重试、熔断、故障注入。
